📚 探索3D空間

我們人類生活的地方，就是一個3D的立體空間。比起平面來說，空間中的位置、長度與角度…等更是複雜。近年來，由於3D硬體加速與軟體的發展，利用資訊科技來計算模擬3D已變得容易許多。所以不管在遊戲、VR、AR、電影、工業設計、生物科技、建築展示…等許多領域，都可以看到3D技術的運用。: ^{(資料來源:新冠病毒}¹ ^{, 人腦中央溝}² ⁾

在這個課程中，我們將從基礎開始，透過Python程式的撰寫活動，一起來學習3D程式並體驗其樂趣。

關於3D程式

Py4t是在Panda3D與Ursina的基礎上，來達到3D程式的功能

Py4t 3D學習模組說明、範例程式與原始碼

📙 3D基礎(3)

3D的基礎是什麼？先從3D圖形設計者的角度來瞭解：: ^{(1分33秒, 選中文字幕, 資料來源:}³⁾

空間座標與位置

3D也可稱為3維空間，是由右左、上下、前後3個維度(3 Dimensions)所構成的空間。

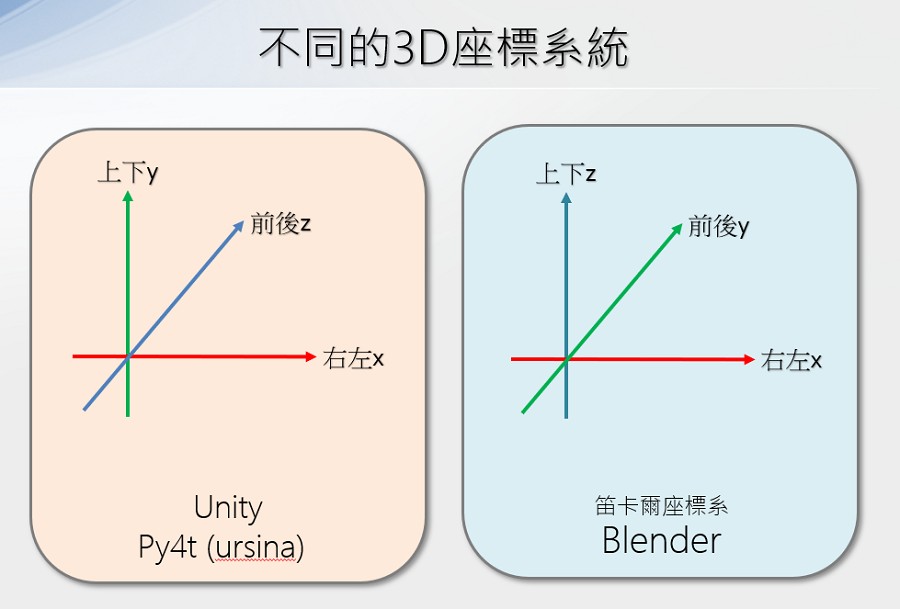

在3D空間中，要如何將物體定位呢？想一想，在平面的空間(2維)，我們會使用x與y座標來做為定位。從這樣的概念延伸，就可以用xyz的座標，做為空間中的定位。不過，空間座標中的xyz，分別是代表哪些維度呢？

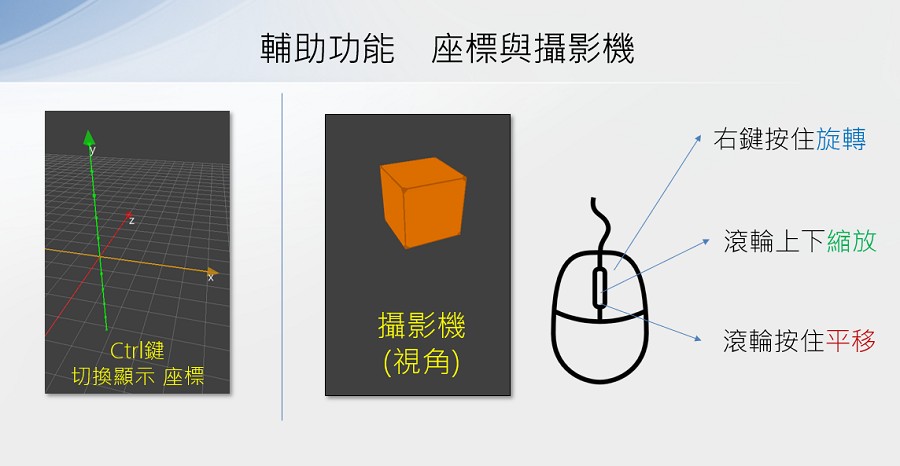

為了讓學習者容易理解3D程式，Py4t內建了座標與攝影機(視角)的輔助操作，幫助我們了解與驗証3D模擬空間。

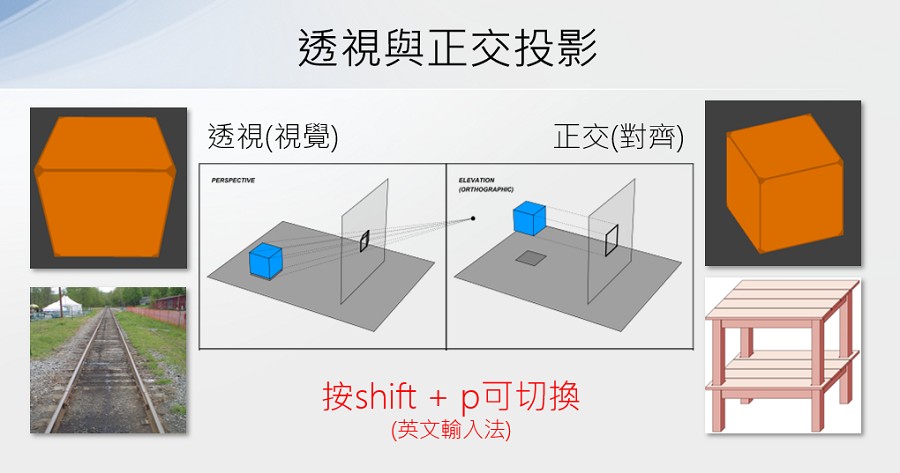

當3D空間的模擬物體，投影至2D畫面時(如觀看者的螢幕)，可以分成透視與正交投影2種方式：: ^{(資料來源:}⁴⁾

運用3D空間座標的概念，一起來動手寫程式吧！

範例程式空間座標與位置 - - - - - - - (3D基礎1/3 新檔)

🎦操作影片💻程式碼

【長度6:29 章節時間如下】

0:00 存檔、匯入模組
0:51 座標與攝影機
2:21 立方體位置
4:05 球體位置
5:38 透視與正交投影

from 模擬3D模組 import *

物體 = 新增立方體()
物體.位置x = 1
物體.位置y = 2
物體.位置z = 3

物體2 = 新增球體()
物體2.位置 = [-1,-2,-3]

模擬主迴圈()

模擬主迴圈？流程？

什麼是「模擬主迴圈」？它的程式結構與演算流程是什麼？

事件驅動程式結構與流程

補充資料

維基百科: 事件驅動程式設計

3軸縮放與旋轉

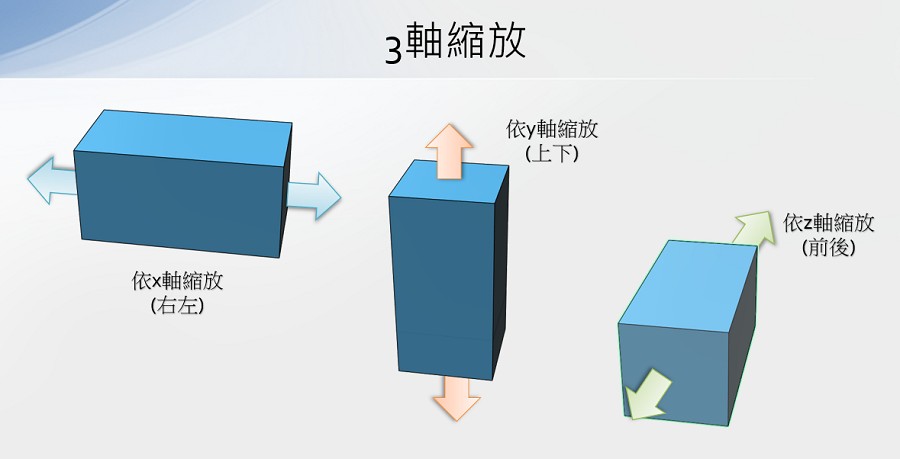

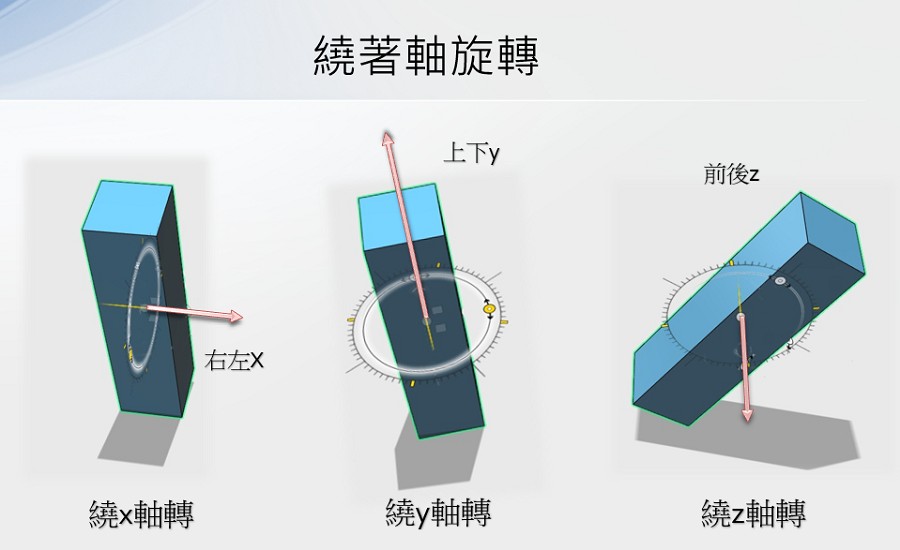

藉由3D的模擬，我們可以將3D模型，依xyz三個軸向來做出縮放與旋轉的動作，如下圖：

使用3D空間中物體的縮放與旋轉概念，來寫出程式。

範例程式 3軸縮放與旋轉 - - - - - - - (3D基礎2/3 新檔)

🎦操作影片💻程式碼

【長度5:52 章節時間如下】

0:00 存檔、匯入模組
0:54 3軸縮放
3:45 繞軸旋轉

from 模擬3D模組 import *

物體 = 新增立方體線框()
物體.縮放x = 2
物體.縮放y = 5
物體.縮放z = 10

def 當更新時(dt):
    物體.旋轉z += 1

模擬主迴圈()

顏色與材質貼圖

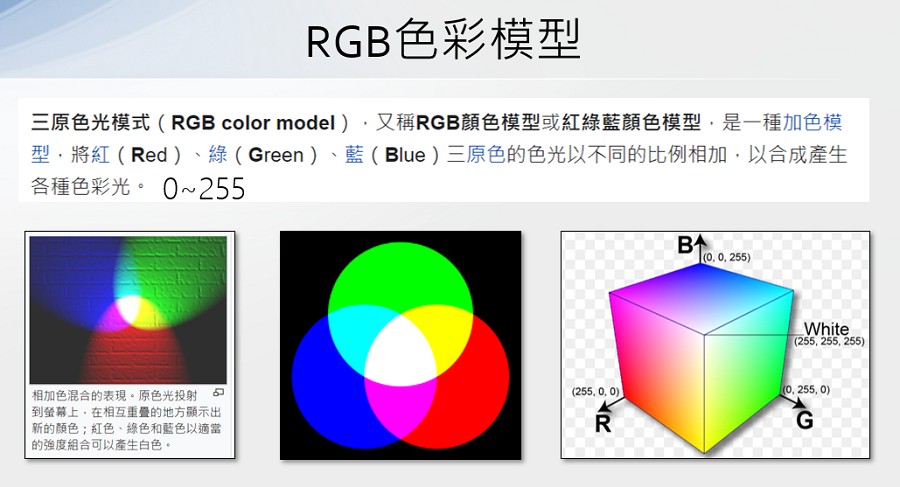

電腦的影像經由螢幕發光後，被使用者看見。光的顏色由基本的紅、綠、藍三個色光混合而成，又稱為RGB三原色。

除了顏色以外，也可以透過平面的材質貼圖，對應到3D物體中的不同多邊形的平面上，可以讓3D模型更加的生動有趣。: ^{(1分43秒, 資料來源:}⁵⁾

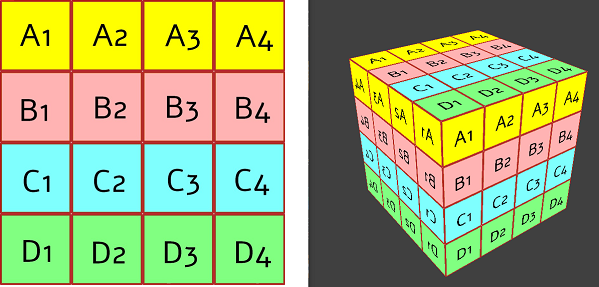

Py4t預設的立方體，其材質貼圖對應至各面的情形如下：

一起動手實作出程式，控制3D物體的顏色與材質。

範例程式顏色與材質 - - - - - - - (3D基礎3/3 新檔)

🎦操作影片💻程式碼

【長度6:55 章節時間如下】

0:00 存檔、匯入模組
0:54 設定顏色
3:38 材質貼圖

# 需匯入火焰.mp4(3D便利貼:材質->匯入)

from 模擬3D模組 import *

物體 = 新增箭頭()
物體.位置x = -2
物體.顏色 = color.rgb(255,255,0)

物體2 = 新增立方體()
物體2.材質貼圖 = '火焰.mp4'

模擬主迴圈()

註: 材質貼圖檔需先匯入至同一資料夾

📕 轉動地球(2)

地球自轉

地球是我們居住的星球，也是宇宙中人類已知唯一存在生命的天體。

地球的轉動會造成日夜的變化，它是如何轉動的呢？

: ^{(45秒, 資料來源:}⁶⁾

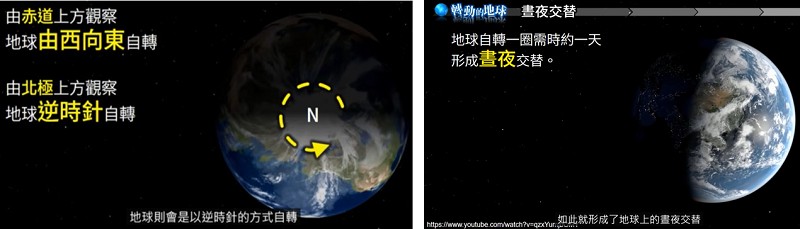

從影片中可以得知，地球的自轉規則如下：

: ^{(資料來源:}⁶⁾

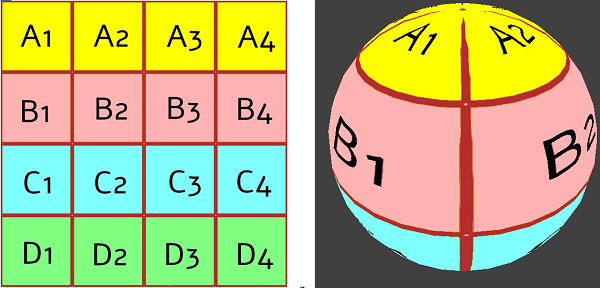

Py4t預設的球體，其材質貼圖對應至球面的情形如下：

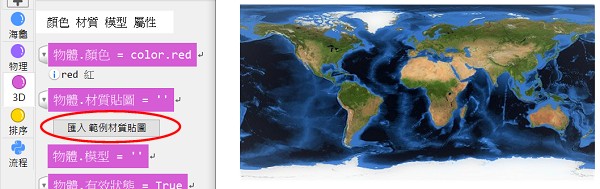

客製化地球材質貼圖，利用繪圖軟體(如小畫家)，標示出赤道以及地球的自轉方向。: ^{(NASA地球材質貼圖, 資料來源:}⁷⁾

關於赤道

維基百科: 赤道

綜合所學的知識，試著做出地球的自轉程式。

範例程式地球自轉 - - - - - - - (轉動地球1/2 新檔)

🎦操作影片💻程式碼

【長度7:02 章節時間如下】

0:00 存檔、匯入模組
0:49 球體與貼圖
3:25 標示自轉方向
5:44 地球自轉

# 需匯入地球.jpg(3D便利貼:材質->匯入)

from 模擬3D模組 import *

地球 = 新增球體()
地球.材質貼圖 = '地球.jpg'
地球.縮放 = 5

def 當更新時(dt):
    地球.旋轉y -= 0.1

模擬主迴圈()

關於 Google Earth

是一款Google公司開發的虛擬地球儀軟體，它將衛星圖、航空照相和GIS資料疊加在地球的三維模型上

Google Earth

地球傾斜

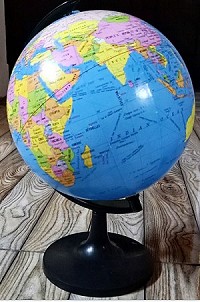

在自然教室或地科教室中，常常可以看到地球儀，是一個用來表示地球的球體模型。: ^{(資料來源:}⁸⁾

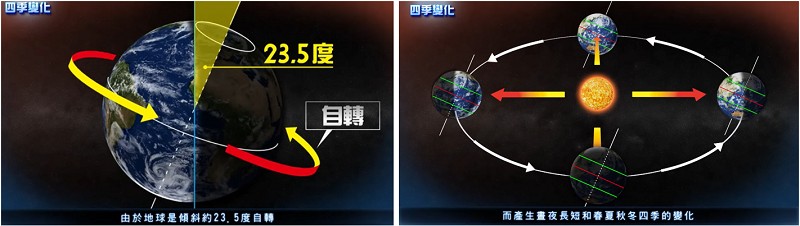

地球儀中的地球是傾斜的，這樣會帶來什麼影響呢？

: ^{(33秒, 資料來源:}⁹⁾

由於地球的傾斜與公轉，產生了一年四季的變化。

: ^{(資料來源:}⁹⁾

如何在程式中做到地球繞著軸自轉，並且自轉軸也傾斜呢？讓我們來了解3D物體的親子關係。

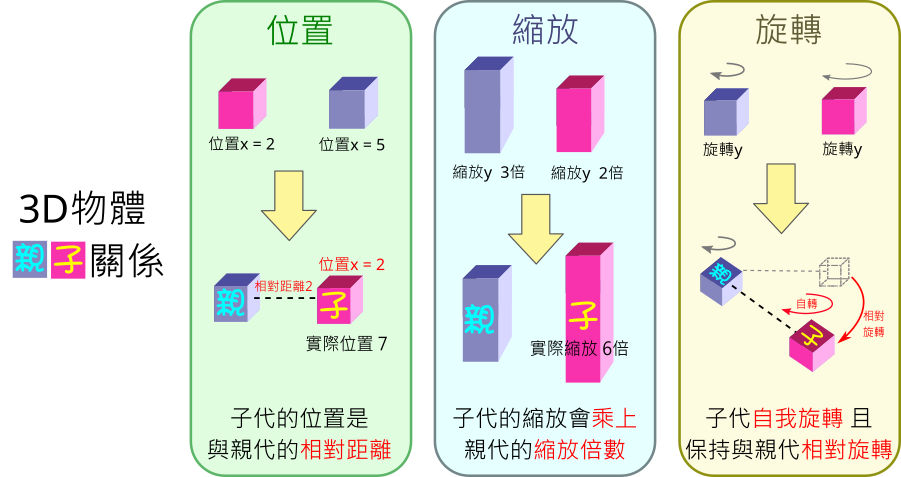

親子關係

請試著寫出地球傾斜的程式。

範例程式地球傾斜 - - - - - - - (轉動地球2/2 接續)

🎦操作影片💻程式碼

【長度3:05 章節時間如下】

7:08 地球傾斜

# 需匯入地球.jpg(3D便利貼:材質->匯入)

from 模擬3D模組 import *

自轉軸 = 新增直線()
自轉軸.旋轉z = 23.5

地球 = 新增球體()
地球.材質貼圖 = '地球.jpg'
地球.縮放 = 5
地球.親代 = 自轉軸

def 當更新時(dt):
    地球.旋轉y -= 0.1

模擬主迴圈()

註: 材質貼圖檔需匯入在相同資料夾。

更多練習

1.請利用範例材質中的地球儀外框以及3D的角柱或圓柱，在3D空間中調整位置與縮放倍率，組成一個地球儀。

2.這幾年的疫情對全球產生巨大的影響，生活在台灣的我們也都有切身的感受，請在地球材質貼圖上，寫下你對疫情的祝福與希望。

📘 漸層螢幕(2)

虛擬螢幕

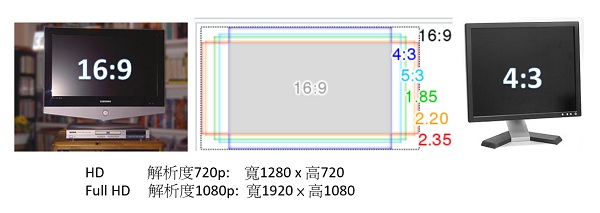

在3C賣場展售的顯示器，常常會條列出螢幕相關的規格資料，比如螢幕的尺寸、比例與解析度等。: ^{(資料來源:}¹⁰⁾

在上圖中的解析度720p，代表的規格是螢幕的寬有1280個點，高有720個點，這些點又稱為畫素(pixel)，是影像顯示的基本單位。

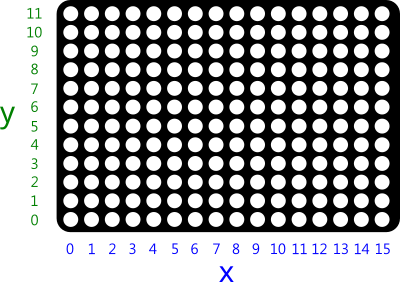

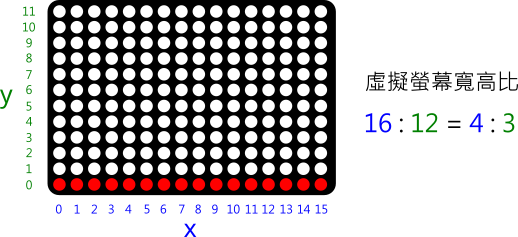

請以下列的規格，利用3D程式做出一個虛擬螢幕：

虛擬螢幕解析度

範例程式虛擬螢幕 - - - - - - - (漸層螢幕1/2 新檔)

🎦操作影片💻程式碼

【長度8:30 章節時間如下】

0:00 存檔、匯入模組
0:54 虛擬螢幕
4:15 螢幕外框

# 需匯入平板外框.png(3D便利貼:材質->匯入)

from 模擬3D模組 import *

for x in range(16) :
    for y in range(12) :
        點 = 新增圓形平面()
        點.位置 = [x,y,0]
        點.顏色 = color.red

框 = 新增方形平面()
框.材質貼圖 = '平板外框.png'
框.縮放 = [16*1.2, 12*1.2, 1]
框.位置 = [7.5, 5.5, 0]

模擬主迴圈()

註: 材質貼圖檔需匯入。

更多練習

寬高比16:9是常見的電視、電腦顯示器規格，請將虛擬螢幕改為16:9。

彩色漸層

油畫是西方繪畫史中的主要繪畫方式。由於油畫顏料不透明，覆蓋力強，繪畫時可以由深到淺，逐層覆蓋，使繪畫產生立體感，畫出豐富、逼真的色彩。: ^{(資料來源:}¹¹⁾

利用不同油畫顏料的比例混合，改變顏色的飽和度，可以調製出顏色漸漸改變的漸層色：

: ^{(2分15秒, 資料來源:}¹²⁾

電腦的顯示器，將不同強度的紅、綠、藍色光混合來生成不同的顏色，這就是RGB三原色的加色法，但這種顏色對大多數人來說並不直覺，比如我們很難直接判斷出橘色的RGB比例。

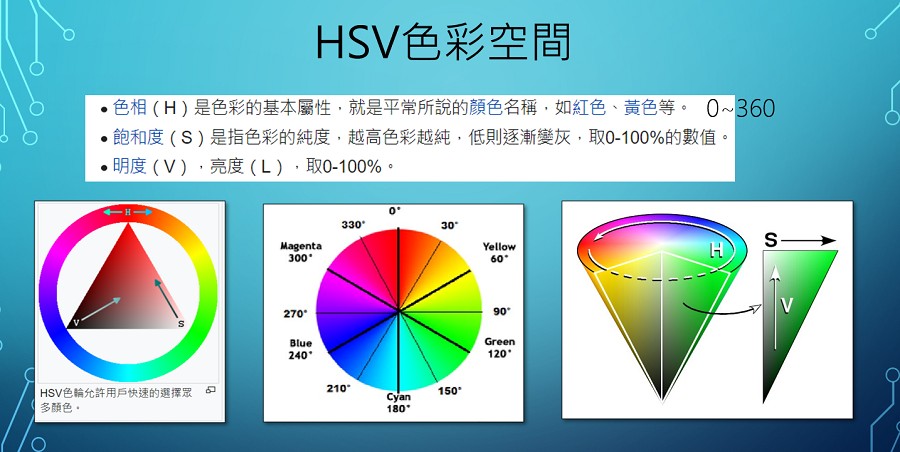

HSV是另一種色彩的模型，它代表的是色相、飽和度與明度。以人類更熟悉的方式來表達顏色：「這是什麼顏色？深淺如何？明暗如何？」。: ^{(資料來源:}¹³⁾

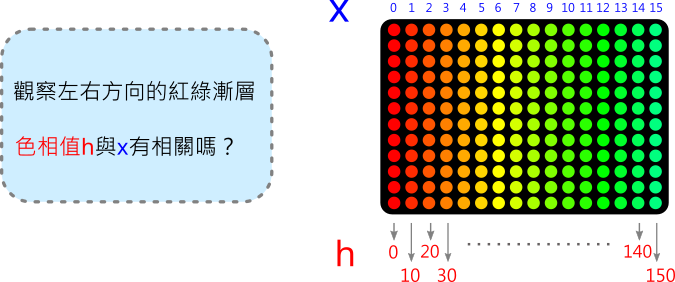

認識了HSV色彩空間後，要怎麼做出漸層色呢？

綜合以上，請寫出漸層顏色的程式。

範例程式彩色漸層 - - - - - - - (漸層螢幕2/2 接續)

🎦操作影片💻程式碼

【長度2:02 章節時間如下】

8:37 彩色漸層

# 需匯入平板外框.png(3D便利貼:材質->匯入)

from 模擬3D模組 import *

for x in range(16) :
    for y in range(12) :
        點 = 新增圓形平面()
        點.位置 = [x,y,0]
        點.顏色 = color.hsv(x*10, 1, 1)

框 = 新增方形平面()
框.材質貼圖 = '平板外框.png'
框.縮放 = [16*1.2, 12*1.2, 1]
框.位置 = [7.5, 5.5, 0]

模擬主迴圈()

註: 材質貼圖檔需匯入。

更多練習

1.可以改變漸層的方向嗎？做出如上下或斜向的漸層嗎？

2.可以改變漸層的顏色嗎？如紅綠漸層、綠藍漸層等。

📙 全景水晶球(2)

360全景相片

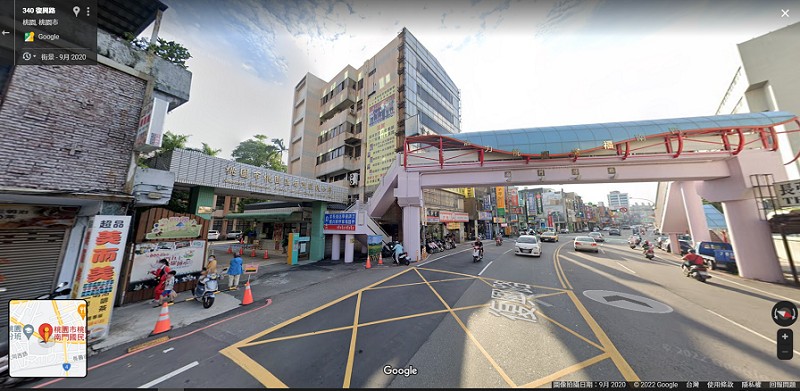

Google地圖中的街景服務，提供水平方向360°及垂直方向180°的街道全景，讓使用者能檢視所選城市地面上街道不同位置及其兩旁的景物，由Google街景車拍攝了許多的360度全景照片所構成。: ^{(資料來源:Google地圖街景服務}⁾

360 VR影片是可自由轉動角度觀看的影片，令人有身歷其境的感覺。以下是交通部觀光局所拍攝的360 VR「印象」，介紹台灣的國際知名地標或景點。: ^{(40秒, 資料來源:}¹⁴⁾

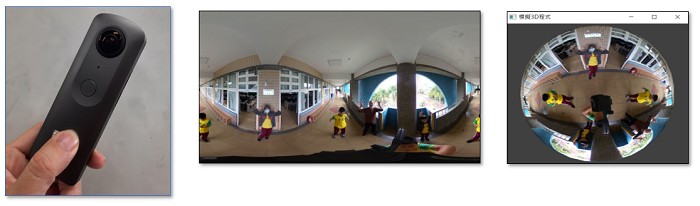

如何產生360全景相片呢？有許多不同的設備及處理方式，其中一種方式是使用配有2顆魚眼鏡頭的360相機，1顆魚眼鏡頭可拍下 180 度的環境，使用 2 顆的話，就可以拼接出 360 度的全景照片。

360全景照片搭配Py4t的內面貼圖球體，會產生街景圖的環繞效果。

內面貼圖球體的材質會在內側，如果以碗來類比，就像是把圖貼在碗的裡面。: ^{(故宮博物院青瓷劃花三魚小碗，資料來源:}¹⁵⁾

請用3D程式做出360全景相片。

範例程式全景相片 - - - - - - - (全景水晶球1/2 新檔)

🎦操作影片💻程式碼

【長度3:55 章節時間如下】

0:00 存檔、匯入模組
0:48 全景相片
2:31 轉動360照片

# 需匯入教室360.jpg(3D便利貼:材質->匯入)

from 模擬3D模組 import *

物體 = 新增內面貼圖球體()
物體.材質貼圖 = '教室360.jpg'
物體.縮放 = 5

def 當更新時(dt):
    物體.旋轉y += 0.1

模擬主迴圈()

註: 材質貼圖檔需匯入並修改。

全景水晶球

水晶球是指由水晶或玻璃製作的球體，在古代是被用來宗教、占卜，也可當成魔術的道具。: ^{(資料來源:}¹⁶⁾

抬頭顯示器(HUD)是一種目前普遍運用在航空器上的飛行輔助儀器，飛行員不需要低頭查看儀表就能夠看到需要的資訊。部分汽車也以類似的裝置。在電子遊戲領域中，HUD是使用者介面的一部分。: ^{(資料來源:}¹⁷⁾

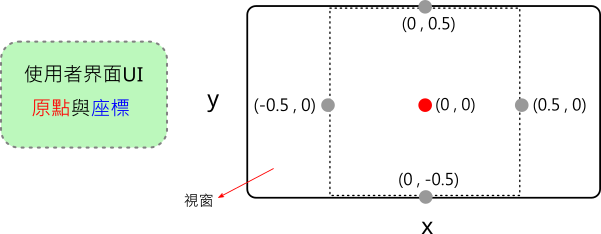

3D程式的使用者介面(UI)有自己獨立的座標，如下圖：

請將水晶球外框的圖片，以HUD的使用者介面方式設置，再加上360全景照片，就可以做出一個特別的水晶球，一起來寫寫看。

範例程式水晶球 - - - - - - - (全景水晶球2/2 接續)

🎦操作影片💻程式碼

【長度5:21 章節時間如下】

3:58 水晶球
6:38 外框置於界面

# 需匯入教室360.jpg(3D便利貼:材質->匯入)
# 需匯入水晶球外框.png(3D便利貼:材質->匯入)

from 模擬3D模組 import *
舞台 = 模擬3D引擎(800,800)

水晶球 = 新增內面貼圖球體()
水晶球.材質貼圖 = '教室360.jpg'
水晶球.縮放 = 5

外框 = 新增方形平面()
外框.材質貼圖 = '水晶球外框.png'
外框.親代 = 舞台.使用者介面
外框.縮放 = 0.8
外框.位置y = -0.03

def 當更新時(dt):
    水晶球.旋轉y += 0.1

模擬主迴圈()

註: 材質貼圖檔需匯入並修改。

📗 魔術方塊(2)

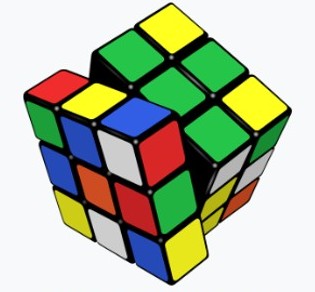

魔方模型

魯比克·厄爾諾是匈牙利的建築學和雕塑學教授，為了幫助學生們認識空間立方體的組成和結構，所以他自己動手做出了第一個魔術方塊的雛形來，其靈感是來自於多瑙河中的沙礫。

1974年，魯比克教授發明了第一個魔術方塊，1980年Ideal Toys公司於販售此玩具，並將名稱改為Rubik's Cube。

: ^{(資料來源:}¹⁸⁾

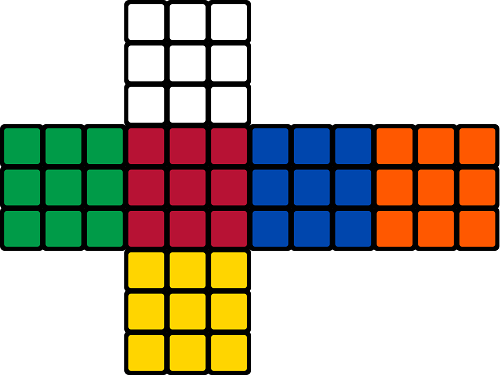

常見的魔術方塊為3x3x3(長寬高)，官方配色有6色，並有固定排列: ^{(資料來源:}¹⁸⁾

利用3D程式，把魔術方塊的外觀模型建立起來，一起動手做做看！

範例程式魔方模型 - - - - - - - (魔術方塊1/2 新檔)

🎦操作影片💻程式碼

【長度6:40 章節時間如下】

0:00 存檔、匯入模組
0:46 單排魔方
3:10 三層魔方
5:11 貼圖客製化

# 需匯入魔方6面.png(3D便利貼:材質->匯入)

from 模擬3D模組 import *

for z in range(3) :
    for y in range(3) :
        for x in range(3) :
            物體 = 新增6面貼圖方塊()
            物體.材質貼圖 = '魔方6面.png'
            物體.位置 = [x,y,z]

模擬主迴圈()

註: 材質貼圖檔需匯入並修改。

練習自訂材質

匯入自訂材質，並用繪圖軟體設計客製化圖案的魔方

更多練習

1.市面上有4x4x4或5x5x5的魔術方塊，可以用程式做出來嗎？

2.魔術方塊常常一不小心就轉亂了，可以做出轉亂過的魔方嗎？

單層轉動

魔術方塊可以轉動，不過常常一不小心就轉亂了。

魔術方塊

^{(資料來源:}¹⁸⁾

為了記錄下復原、轉亂的過程或公式的步驟，由David Singmaster發明了以下的書寫法式：

R(Right)、L(Left)、U(Up)、D(Down)、F(Front)、B(Back)分別代表右、左、上、下、前、後層。

若是順時針旋轉，則直接寫上符號；若是逆時針旋轉，則在符號後加上「'」或是「i」；若是旋轉180°，則在符號後加上「2」或是「²」。

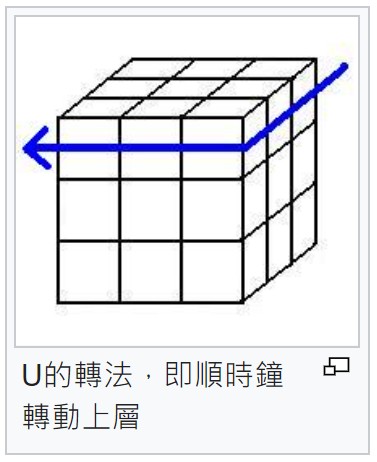

轉動U

^{(資料來源:}¹⁸⁾

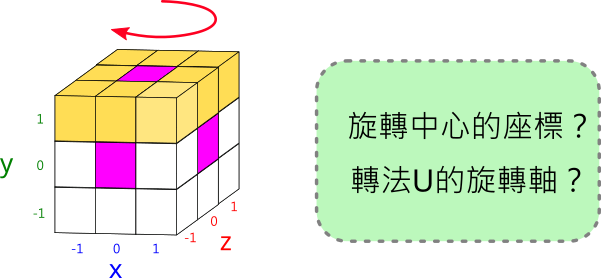

如果要讓魔方程式做出如上圖的「U的轉法」，要怎麼做呢？

請動手寫出程式。

範例程式單層轉動 - - - - - - - (魔術方塊2/2 接續)

🎦操作影片💻程式碼

【長度5:33 章節時間如下】

6:43 調整變數及座標
8:21 旋轉中心
10:58 單層旋轉

# 需匯入魔方6面.png(3D便利貼:材質->匯入)

from 模擬3D模組 import *

旋轉中心 = 新增物體()

for z in [-1, 0, 1] :
    for y in [-1, 0, 1] :
        for x in [-1, 0, 1] :
            方塊 = 新增6面貼圖方塊()
            方塊.材質貼圖 = '魔方6面.png'
            方塊.位置 = [x,y,z]
            if y == 1:
                方塊.親代 = 旋轉中心

def 當更新時(dt):
    旋轉中心.旋轉y += 0.5

模擬主迴圈()

註: 材質貼圖檔需匯入並修改。

更多練習

修改程式，做出不同的轉法，如R(右)、L(左)、U(上)、D(下)、F(前)、B(後)等。
